«Invisible» – это современный, модный вариант открывания межкомнатных дверей. Особенность системы заключается в том, что механизм скрывается на самом полотне, а на полу отсутствуют направляющие. В результате достигается впечатление, будто дверь буквально «парит в проеме», так как визуально не видно элементов, по которым «ездит» дверь.

1 В такой системе дверь визуально шире и выше дверного проёма (это требуется для установки направляющей на верхнюю часть двери)
2 В зависимости от общего интерьерного решения портал дверного проёма можно обрамить наличниками и доборами, либо оставить без обрамления


Схематическое отображение принципа работы системы Invisible

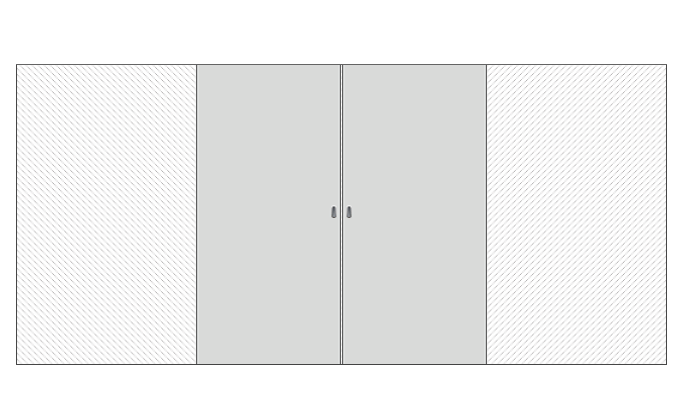

Фронтальный вид:

  • Система Invisible фабрики "Фрамир"
  • Система Invisible фабрики "Фрамир"

Вид сверху:

  • Система Invisible фабрики "Фрамир"
  • Система Invisible фабрики "Фрамир"

Монтаж системы Invisible

Технические требования к дверным полотнам:

  • Invisible можно установить на все модели дверей, облицованных Шпоном, Нанотексом и Эмалью, за исключением некоторых моделей дверей.
  • Нельзя установить скрытую раздвижную систему на дверные полотна: ПО Рокада, ПО Рокада 1, Рокада 2, Рокада 3, Рокада 11, Рокада 22, Рокада 33, ПО Интеграл 17, ПO Лайн 2.
  • Сборка дверей производится при помощи стяжек 6х180 не менее 70 мм от верхнего и нижнего торцов дверного полотна, без использования крепежных пластин.
  • Дверные полотна c штапиком (багетом) можно изготовить с раздвижным механизмом Invisible только по варианту: дверной проем без доборного бруса и наличников. Каркасы этих дверей под данный механизм для более корректной установки направляющих и роликов необходимо усилить дополнительными брусками: сверху - 2 шт. и снизу - 1 шт.

Технические требования к дверному проёму:

  • Верхняя часть над дверным проемом должна быть несущей, т. е. усиленной с максимальной нагрузкой до 80 кг.
  • Кривизна стены не должна превышать 1 мм на всем протяжении движения дверного полотна.
  • Пол в зоне действия нижних роликов должен быть ровным, устойчивым к деформации.
  • Отклонение от горизонтальной поверхности не должно быть более 1 мм на всем протяжении движения раздвижного полотна.
  • Перед установкой дверного полотна под скрытый раздвижной механизм Invisible дверной проем должен иметь отделку.
